Krawędziarka CNC typ PRCB


Krawędziarki do blachy typu PRCB to maszyny charakteryzujące się świetnym stosunkiem CENY do JAKOŚCI wykonania, niezawodności i wydajności. Krawędziarka do gięcia blachy typ PRCB wykonana jest na standardowym typie ramy, z siłownikami zamocowanymi na przedłużeniu ram bocznych, ze szczególną uwagą skupioną na sztywności struktury, z zastosowaniem komponentów pochodzących od renomowanych producentów z UE i USA, zbudowana z największą dbałością o szczegóły, perfekcyjnie i estetycznie wykończona.


    ​Krawędziarki CNC typu PRCB - kilka filmów



Krawędziarka hydrauliczna CNC typ PRCB posiada bogate wyposażenie standardowe oraz szeroki wachlarz wyposażenia dodatkowego.



Geometria krawędziarki hydraulicznej typu PRCB została zaprojektowana w drodze współpracy naszych projektantów z Politechniką w Porto, w oparciu o wyliczenia teoretyczne oraz o fizyczne pomiary na pracujących korpusach maszyn. Przy budowie wszystkich typów i rodzajów naszych maszyn, celem który sobie stawiamy jest nadprzeciętna sztywność korpusu. Więc nie dążymy bezkrytycznie za trendem maksymalizacji wielkości gardła i prześwitu. Sztywna struktura maszyny to podstawa, a gardło, rozwarcie i skok są optymalne i wystarczające dla większości prac związanych z gięciem blachy. Trzeba zdawać sobie sprawę z faktu że sztywna struktura stanowi mocną bazę do instalacji zderzaka oraz komponentów mechanicznych i hydraulicznych co przekłada się na niski poziom naprężeń i sił oddziałujących na urządzenie, co z kolei ma kluczowe znaczenie dla :



  • dokładności i powtarzalności giętych elementów
  • bezawaryjnej pracy
  • wieloletniej trwałości maszyny, także po okresie gwarancyjnym

Krawędziarki hydrauliczne CNC typ PRCB mogą pracować pojedynczo lub jako układy tandem, tridem itd



Mamy przekonanie że są to istotne argumenty dla każdego użytkownika któremu zależy na jakości swego wyrobu oraz na dotrzymaniu terminów realizacji zakontraktowanych z odbiorcami.

Zapraszamy zatem do bliższego zapoznania się z krawędziarką do gięcia blachy typu PRCB produkcji RICO Portugalia.



Wyposażenie podstawowe krawędziarki CNC typ PRCB:

  • Sterownik: DELEM DA-53T, ESA VIS630
  • 3 osie sterowane CNC - Y1,Y2,X
  • 4 osie manualne - R1,R2,Z1,Z2
  • Sterownik zamontowany na ramieniu przegubowym
  • Słupek sterowniczy z LED-owym wskaźnikiem stanu pracy
  • Autmatyczny zderzak BGA napędzany silnikami servo
  • Stałe podpory przednie - SFS - 2 sztuki
  • Laserowe zabezpieczenie dłoni operatora - Fiessler AKAS LC-II M
  • Zabezpieczenie przestrzeni roboczej zderzaka kurtynami świetlnymi Fiessler (IV kategoria)
  • Manualne mocowanie matryc i stempli typu PROMECAM
  • Zestaw narzędzi Rolleri - matryca 4-rowkowa, podcięty stempel - pełna długość robocza
  • System STANDBY - oszczędność energii elektrycznej do 20%
  • Szafa elektryczna zamontowana po lewej stronie
  • Deklaracja zgodności CE
  • Dokumentacja w j. polskim

Krawędziarka hydrauliczna PRCB - Wyposażenie opcjonalne:

  • Sterowniki: DELEM DA-58T, DELEM DA-66T, DELEM DA-69T, ESA VIS650, ESA VIS660W, ESA VIS675W, Cybelec CybTouch 8PS, Cybelec CybTouch 12PS, Cybelec CybTouch 15PS, Cybelec CybTouch19, Cybelec Vistouch 19 MX
  • Oprogramowanie do biura: ESABEND 3D, Metalix MBEND 3D
  • Automatyzacja osi R
  • Automatyzacja osi Z1, Z2
  • Automatyczna oś X5 - gięcia stożkowe
  • Automatyczny 6 osiowy zderzak BTM
  • Dodatkowe palce zderzaka
  • Mobilne podpory przednie łożyskowane liniowo SFA, podpory do ciężkich blach  SFH
  • Automatyczne podpory nadążne ACF
  • Pneumatyczne podtrzymki do blach cienkich SPA - montowane na zderzaku
  • Szafy na narzędzia
  • Laserowe zabezpieczenie dłoni operatora - AKAS 3M, AKAS 3P z automatycznym pozycjonowaniem
  • System S-BOOST - przyśpieszenie ruchu belki górnej
  • Automatyczny pomiar grubości blachy
  • Laserowa linia gięcia
  • Kontrola kąta gięcia - cyfrowy kątomierz / laserowy system pomiaru w czasie rzeczywistym EyeV
  • Ledowa listwa podświetlacjąca pozycję montażu narzędzi lub kolejnego kroku gięcia - RICO LedBar
  • Automatyczna lub ręczna kompensacja strzałki ugięcia typu WILA
  • Szybkie mocowania narzędzi typu PROMECAM - manualne / pneumatyczne / hydrauliczne
  • Szybkie mocowania narzędzi typu WILA - manualne / pneumatyczne / hydrauliczne
  • Klimatyzacja szafy elektrycznej
  • Chłodnica oleju chydraulicznego
  • Podgrzewacz oleju hydraulicznego
  • Przygotowanie do pracy z robotem
  • Przygotowanie do pracy w tandemie, tridemie i więcej

Technologia i precyzja RICO łatwiej dostępne

Korzystanie z zaawansowanej technologii RICO staje się łatwiejsze. Krawędziarki CNC do gięcia blachy model PRCB łączą w sobie jakość, wydajność, dokładność oraz niezwykle konkurencyjną cenę.

Sztywna struktura to baza dla wszystkich elementów maszyny

Prasa krawędziowa PRCB - Struktura





Bardzo mocna monoblokowa rama, projekt powstał we współpracy z Politechniką w Porto. Większą sztywność uzyskano dzięki odpowiednim wymiarom ramy, belki górnej, gardła, grubościom i jakości użytych płyt stalowych, staranności obróbki oraz operacji uwalniającej od naprężeń wewnętrznych oraz obróbki całości w jednej operacji obróbki skrawaniem. Takie rozwiązanie minimalizuje deformację ramy oraz belki stołu przekładając się na wysoką wytrzymałość i precyzję pracy.







Siłowniki decydują o jakości pracy

Siłowniki Prasy krawędziowej PRCB



Wysokiej jakości cylindry hydrauliczne wykonane z wysokiej jakości stali, poddawane precyzyjnej obróbce. Siłowniki produkowane są na nowoczesnym i ultra precyzyjnym centrum obróbczym w naszym zakładzie. Siłowniki są chromowane, szlifowane i honowane co zapewnia im wysoką wytrzymałość.

Zamontowane są bezpośrednio na bocznych kolumnach ramy maszyny, w spacjalnie przygotowanych uchwytach, a połączenie z belką górną realizowane jest za pomocą złącza kulowego. Gniazdo złącza wypełnione jest olejem.





Potrójna prowadnica belki górnej zapewnia lepsze prowadzenie

Trzy prowadnice krawędziarki CNC RICO PRCB





Górna belka krawędziarki CNC typ PRCB jest prowadzona na czterech ułożyskowanych prowadnicach - dwie prowadnice po każdej stronie. Tego rodzaju konstrukcja maszyny RICO zmniejsza deformacje belki występujące w trakcie pracy.

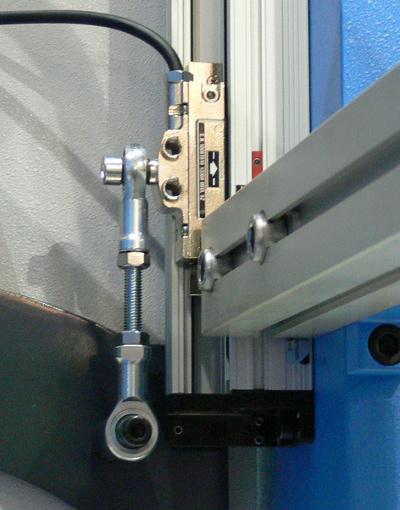

Synchronizacja optyczna - precyzja przede wszystkim

Odczyty optyczne - prasy krawędziowej RICO PRCB



Odczyt pozycji belki odbywa się za pomocą liniałów optycznych renomowanej włoskiej firmy GIVI MISURE, zamontowanych na niezależnych od struktury profilach "C".

Odczyt pozycji w przypadku liniałów optycznych GIVI MISURE jest ponad 10 razy dokładniejszy niż

w przypadku powszechnie stosowanych liniałów magnetycznych. Poziom dokładności odczytu wynosi 0,003 mm

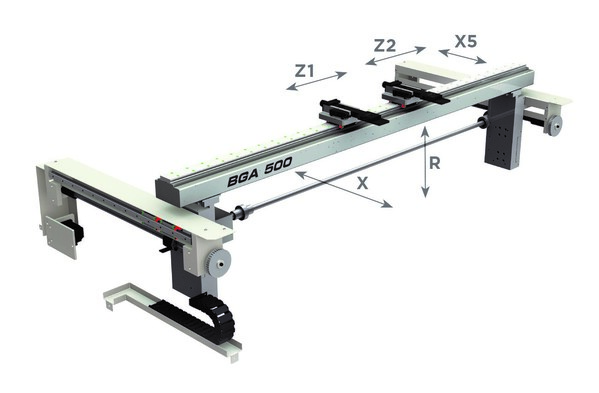

Szybsze zderzaki napędzane silnikami bezszczotkowymi

Krawędziarka CNC PRCB - zderzaki - szybkie i precyzyjne



Precyzyjne i szybkie zderzaki napędzane silnikami bezszczotkowymi, precyzyjne śruby toczne, wysoka dokładność osi zderzaka. Dokładność pozycjonowania oś X - 0,05 mm, oś R - 0,1 mm, oś Z - 0,1 mm

Prędkości osi X - 500 mm/s , osi R - 170 mm/s , osi Z1 i Z2 - 2000 mm/s

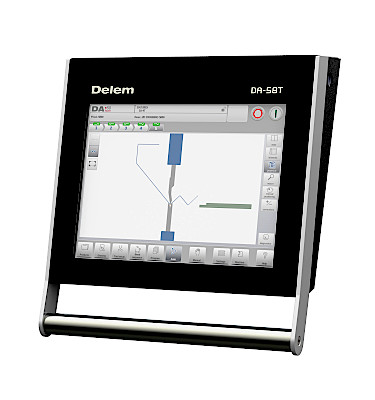

Nowoczesne i przyjazne sterowniki

DELEM DA58T - w krawędziarkach RICO PRCB



Proponujemy standardowo następujące sterowniki :

- ESA VIS630 - obsługa do 4 osi, ekran dotykowy, kolorowa grafika 2D

- DELEM DA-53T - obsługa do 4 osi, ekran dotykowy

- DELEM DA-58T - obsługa do 4 osi, dotykowy wyświetlacz, kolorowa grafika 2D

W przypadku gdy krawędziarka jest wyposażona w większą ilość osi CNC, proponujemy cały typoszereg zaawansowanych sterowników opcjonalnych DELEM i CYBELEC

Funkcja StandBy: zmniejszenie zużycia energii o 20%

System oszczędzania energii w krawędziarce RICO PRCB

Gdy krawędziarka nie realizuje gięcia napęd jest wyłączany. Operator może korzystać z trybu programowania sterownika ale maszyna nie zużywa energii gdy nie pracuje. Gdy operator jest gotowy do dalszego gięcia, załacza napęd i rozpoczyna pracę. Średnio przyjmuje się że oszczędność energii wyniesie 20% całej energii zużywanej przez maszynę.

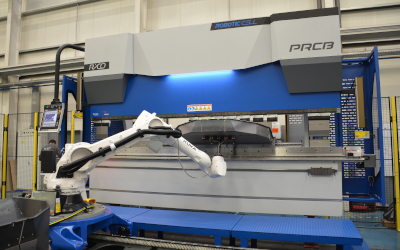

Krawędziarka do blachy i robot

Krawędziarki CNC RICO - tandem z robotami



Krawędziarka do blachy produkcji RICO może pracować w układach dwóch lub więcej urządzeń.

Jest także  przygotowana do łatwej integracji z robotem lub wieloma robotami.



więcej o robotyzacji maszyn RICO można przeczytać tu >>>



Krawędziarki CNC PRCB

katalog PL

Prasy krawędziowe CNC PRCN

katalog PL

Prasy krawędziowe

servo-elektryczne PRCE

katalog PL

Nożyce gilotynowe HGR

katalog PL

Katalog ogólny pras i gilotyn hydraulicznych RICO

katalog PL





Krawędziarki CNC PRCB - katalog

Prasy krawędziowe CNC - typ PRCN Prasy elektryczne RICO Gilotyny do blachy HGR - katalog

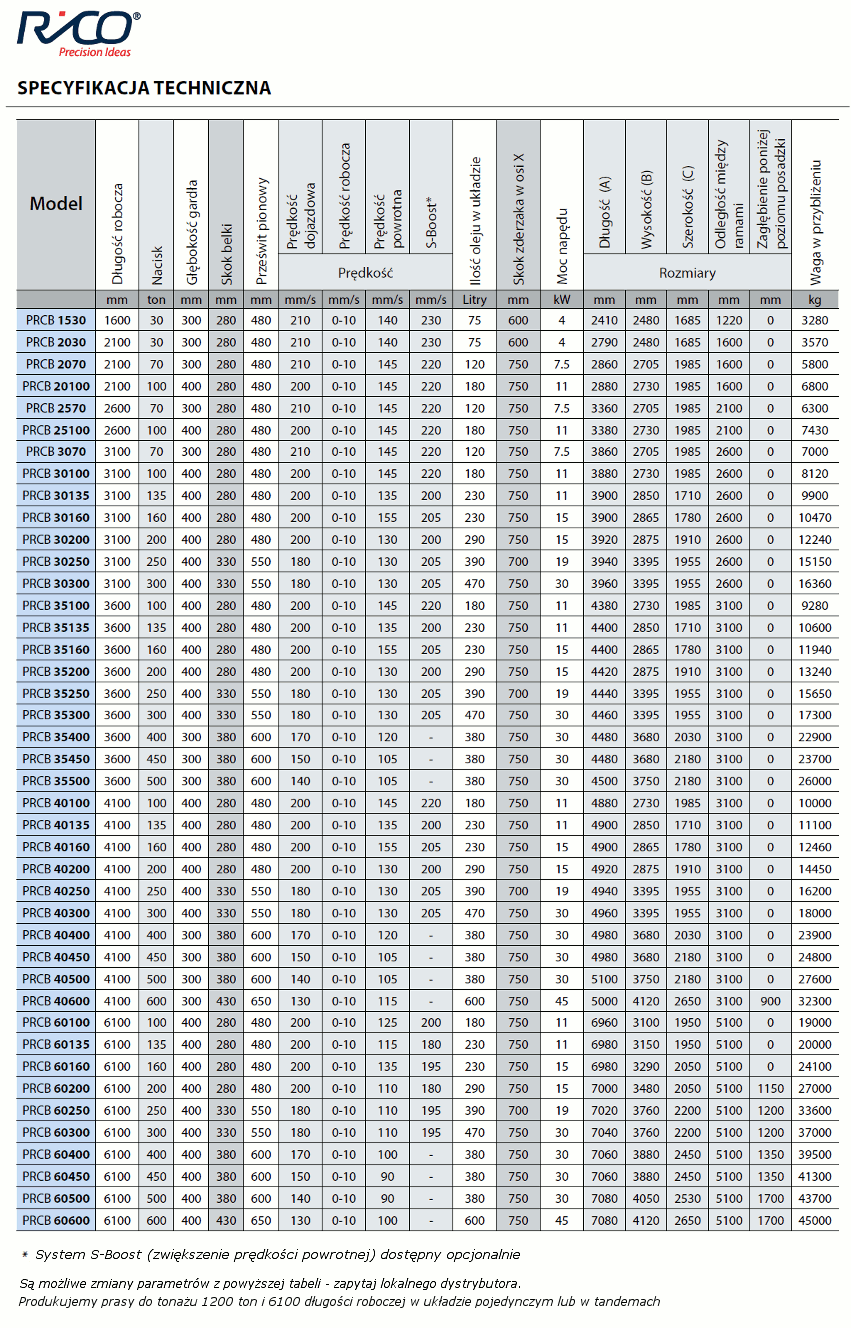

Specyfikacja techniczna pras krawędziowych PRCB RICO
