Gilotyny do blachy | Nożyce gilotynowe CNC



 Nożyce gilotynowe do blachy typ HGR - kilka filmów





Gilotyna do blachy typ HGR produkcji RICO Portugalia to precyzyjne urządzenie hydrauliczne, które gwarantuje idealne cięcie blach na wymiar. Dzięki swojej sztywnej budowie i zastosowaniu unikalnych rozwiązań, gilotyna do blachy RICO realizuje cięcie bez zniekształceń, zadziorów czy skręceń, z zachowaniem doskonałej krawędzi ciętych blach.


Kluczowym elementem, który decyduje o doskonałej linii cięcia, jest system ułożyskowanych ramion, które podpierają nóż gilotyny do blachy RICO. W trakcie operacji cięcia, belka wraz z nożem poruszając się w kierunku góra-dół, znajduje się pomiędzy dwoma rzędami łożysk tocznych rozłożonych równomiernie na całej długości nożyc. Łożyska te, wywierając nacisk na belkę z obu stron, przeciwdziałają siłom odpychającym oba ostrza noża od siebie w trakcie cięcia blachy.

Ramiona te wraz z łożyskami wymuszają prostoliniowość belki górnej dzięki czemu eliminują niekontrolowane i nadmierne szczeliny pomiędzy ostrzami noża co jak wiadomo ma decydujący wpływ na perfekcyjną pracę nożyc gilotynowych.

Korpus hydraulicznej gilotyny do blachy CNC RICO jest zabudowany systemem wręg wzmacniających co dodatkowo zapobiega deformacjom i pozwala na budowę stosunkowo zwartej maszyny o dużych możliwościach precyzyjnej pracy.
My nie oferujemy maszyny o ogromnych gabarytach i wysokiej wadze by zrównoważyć odkształcenia belki. My oferujemy innowacyjną maszynę która jest ponadprzeciętnie sztywna dzięki łożyskom podpierającym górną belkę oraz dzięki wręgowej strukturze zbudowanej starannie ze stali najwyższej jakości.

Gilotyna do cięcia blach RICO, w wyposażeniu standardowym posiada możliwość ustawienia kąta i szczeliny cięcia zależnie od grubości i gatunku ciętego materiału, zderzak posiada funkcję retrakcji - odsunięcia zderzaka w trakcie cięcia.

Proponujemy sterowniki ELGO Germany, Delem lub Cybelec które w zależności od wyboru typu sterownika pozwalają automatycznie ustawiać - pozycję zderzaka, kąt noża, szczelinę między nożami, niezależne od cięcia działanie docisków, długość cięcia (gdy tniemy krótkie kawałki blach nóż nie musi pokonywać pełnej drogi góra-dół), pracę różnorodnych podtrzymek tylnych, zderzaków przednich itd.



Hydrauliczne nożyce gilotynow do blachy RICO Portugalia - innowacyjne urządzenia o doskonałej jakości, dokładności pracy oraz nadprzeciętnej stabilności i trwałości.



Zapraszamy do bliższego zapoznania się z gilotynami do cięcia blach typ HGR RICO.



Nożyce gilotynowe do cięcia blachy typ HGR - wyposażenie standardowe:

  • Sterownik ELGO P40
  • Zmienny i ustawiany automatycznie kąt natarcia noża
  • Zmienna szczelina cięcia ustawiana ręcznie za pomocą dźwigni
  • Zmienna i ustawiana długość cięcia
  • Słupek sterujący z przyciskiem bezpieczeństwa
  • Automatyczny zderzak wyposażony w wysokiej jakości śruby kulowe
  • Zakres pracy zderzaka - 5 - 1000mm
  • Cieniowa linia cięcia
  • RAE System RICO - retrakcja (odsuniecie) zderzaka
  • Ostrze noża podparte wielopunktowo i obustronnie na regulowanych łożyskach tocznych - wymusza prostą linię górnego noża w trakcie cięcia
  • System STANDBY - zmiejszenie zużycia prądu do 20%
  • Przednie ramię oporowe z liniałem, rowkiem "T" i przesuwnym stopem o długości 1000mm
  • Dodatkowe ramię podporowe o długości 1000mm
  • Noże wysokiej jakości do cięcia stali czarnej i nierdzewnej
  • Przednie zabezpieczenie - osłona stała z okienkami z polikarbonu
  • Deklaracja zgodności CE
  • Dokumentacja w j. polskim

Gilotyny do cięcia blachy typ HGR - wyposażenie opcjonalne:

  • Sterowniki: ELGO P40T, DELEM DAC-360T, DELEM DAC-362T, Cybelec CybTouch 8PS
  • Automatyczna szczelina cięcia ustawiana z poziomu sterownika
  • Dodatkowy zestaw noży
  • Uchylna osłona przednia / Kurtyna świetlna w miejsce osłny przedniej
  • Pneumatyczne podtrzymki blach cienkich: MAC1, MAC2, MAC3, MACX
  • Przednia szuflada do odbioru uciętych detali do długości 450mm
  • Zwiększenie zakresu pracy zderzaka
  • Zwiększenie precyzji pozycjonowania zderzaka
  • System ANTI-TWIST zapobiegający skręcaniu balchy podczas cięcia wąskich pasków
  • Pokrywa stołu wykonana z blachy nierdzewnej
  • Chłodnica oleju hydraulicznego
  • Klimatyzacja szafy elektrycznej
  • Podgrzewacz oleju hydraulicznego
  • Laserowa linia cięcia
  • Dodatkowe podpory przednie - różne długości
  • Automatyczne zderzaki przednie do podawania dużych arkuszy blach
  • Przymiar kątowy
  • Przygotowanie do automatyzacji procesu cięcia

Pionowe cięcie ze zmiennym kątem natarcia

Nożyce gilotynowe Rico to maszyny pionowego cięcia. Belka ostrza noża jest podparta na łożyskach tocznych co pozwala na łatwą zmianę kąta oraz szczeliny cięcia w zależności od grubości ciętej blachy. Zmiana szczeliny i kąta ma kluczowy wpływ na jakość krawędzi cięcia.

Gilotyna do blach  - sztywna struktura maszyny

Nożyce gilotynowe RICO - budowa struktury



Gilotyny do blach typu HGR są zaprojektowane w taki sposób aby zapewnić optymalne zrównoważenie konstrukcji oraz minimalne odkształcenia podczas cięcia. Jest to monolityczna konstrukcja spawana, wzmocniona wieloma elementami poprzecznymi - wręgami, z blachy wysokiej jakości, certyfikowana i precyzyjnie zwymiarowana.

Prowadzenie belki na łożyskach - wymuszenie prostoliniowości noża gilotyny do blachy RICO

Gilotyna do blachy RICO - podparcie belki na łożyskach



Belka noża jest wsparta na systemie ułożyskowanych podpór rozłożonych wzdłuż całej długości noża. Siła docisku łożysk do belki jest regulowana co gwarantuje skuteczne, precyzyjne i wielopunktowe podparcie noża, zapewniając jego prostoliniowość i świetną jakość cięcia. Cylindry są zainstalowane w części górnej struktury gilotyny, łączą się z belką za pomocą specjalnego uchwytu kulowego, działają w kierunku pionowym. Gdy ostrze noża jest wspierane przez łożyska na całej długości, tarcie jest minimalne, a odkształcenia maszyny są ściśle kontrolowane.

Zderzak tylny z retrakcją - szybko i precyzyjnie

Zderzak BGA nożyc gilotynowych RICO



Zderzak gilotyny do blachy RICO jest dostępny w dwóch wersjach, BGS na silniku tradycyjnym oraz BGA na serwonapędach.

Przeniesienie napędu dla obu rodzajów zderzaka odbywa się za pomocą hartowanych, precyzyjnych śrub kulowych, wysokiej jakości, zapewniając tym samym wysoką dokładność, szybkość i wytrzymałość.
Dzięki zastosowaniu systemu RAE (retrakcja) - zderzak odsuwa się automatycznie podczas cięcia co eliminuje zakleszczenia i skręcenia ciętego materiału.



Dociski - siła docisku zmienna zależnie od grubości blachy

Dociski nożyc gilotynowych RICO



Dociski z teflonowymi podkładkami, siła docisku zmienna zależnie od grubości ciętego materiału. Jest to ważne szczególnie przy cięciu delikatnego materiału, zabezpiecza powierzchnię blachy przed pozostawieniem śladów od docisku. Dla specyficznych blach jest możliwość zastostosowania podkładek np z Vulkolanu. Można włączyć dociski bez realizacji cięcia co przy cięciu do trasy pozwala na odpowiednie ustawienie blachy, dociśnięcie a następnie gdy operator uzna że blacha ustawiona jest właściwie, na wykonanie cięcia.

Podpory tylne, systemy odbioru tylnego - większa wygoda i szybkość pracy

Podpory tylne gilotyn do blachy RICO



Oferujemy kilka systemów podpierających blachę z tyłu od prostych pneumatycznych ramion, poprzez bardziej zaawansowane działające w poziomie, po zaawansowane systemy podparcia wraz z odbiorem i podaniem ciętych formatek poza strefę tylną maszyny. Systemy podpierające i odbiorcze poprawiają jakość ciętych blach, oraz zwiększają szybkość pracy.



System odbioru małych detali z przodu, przyrząd do cięcia kątowego  - większa wygoda użytkowania

Odbiór małych kawałków z przodu gilotyny RICONożyce gilotynowe RICO można doposażyć w różnorodne systemy np :

  • odbiór małych kawałków blachy z przodu maszyny - do 0,5 metra szerokości można odbierać do wózka z przodu bez potrzeby odbioru z przestrzenii tylnej
  • listwa z kątomierzem do cięcia nierównoległego do linii noża
  • podpory przednie o różnych długościach ze zderzakami manualnymi lub cyfrowymi
  • noże na pełną długość lub dzielone, także noże specjalne do szczególnie twardych materiałów
  • inne - zależnie od wymagań użytkowników maszyny RICO mogą być w dużym stopniu dostosowane



Sterowniki - ELGO, DELEM, CYBELEC - do wyboru

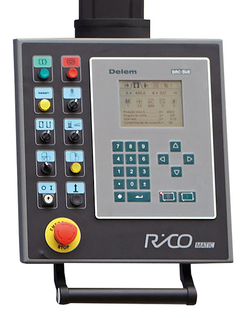

Sterownik gilotyny RICO - DELEM DAC360

W naszych gilotynach do blachy instalujemy standardowo sterowniki niemieckie ELGO P40 a opcjonalnie sterowniki DELEM lub Cybelec. Wszystkie sterowniki instalowane są na ruchomym ramieniu. Oto podstawowe funkcje sterownika standardowego :

  • Automatyczne ustawienie zderzaka na wprowadzoną wartość

  • Licznik skoków noża

  • Praca nożyc w cyklu automatycznym lub "krok po kroku"

  • Możliwość tworzenia i zapamiętywania programów cięcia

  • Włączenie/wyłączenie linii cieniowej

  • Automatyczna zmiana kąta cięcia

  • Automatyczna kontrola długości cięcia

  • Automatyczna kontrola szczeliny cięcia



Noże wysokiej jakości do cięcia stali czarnej i nierdzewnej

Bardzo ważnym elementem w gilotynie są noże. To one mają bezpośredni kontakt z obrabianym materiałem i dlatego powinny być dobrane odpowiednio do gatunku ciętej blachy aby nie ulegały nadmiernemu zużyciu i stępieniu. Dla trwałości oraz precyzji pracy noży, ważna jest też budowa gilotyny. W przypadku gilotyn HGR prod. RICO, konstrukcja zapewniająca prowadzenie i podtrzymanie noża w kilku punktach oraz wielopunktowa kontrola szczeliny cięcia, gwarantują zwiększoną żywotność noży oraz wolniejsze ich stępienie w porównaniu do innych gilotyn konkurencyjnych.



Na rynku występują dwa rodzaje noży:

- nóż 4-krawędziowy  - rys z lewej strony

- nóż 2-krawędziowy. - rys z prawej strony



Z tych dwóch rodzajów noży wykonuje się odpowiednie konfiguracje noża górnego z dolnym w zależności od tego jakie blachy będą cięte na nożycach gilotynowych. Dla materiałów miękkich, takich jak stal czarna, aluminium, itp. zarówno nóż górny jak i dolny mogą być 4-krawędziowe. Należy jednak pamiętać, że cięcie twardszej stali na nożach 4-krawędziowych może spowodować ich szybkie stępienie lub trwałe uszkodzenie.


- na rys powyższym została zaprezentowana konfiguracja dwóch noży 4-krawędziowych do stali miękkich.



Jeśli zamierzamy ciąć zarówno blachy miękkie jaki i blachy twarde (np. nierdzewne) to należy stosować górny nóż 2-krawędziowy i dolny nóż 4-krawędziowy - jest to konfiguracja przez nas preferowana.

Ważne jest aby określić także stosunek ilości cięcia blachy miękkiej i twardej. Od tego zależy z jakiego gatunku stali narzędziowej zostaną wykonane noże. W przypadku gdy większy udział będą miały blachy twarde, noże wykonywane są ze stali narzędziowej o wyższej wytrzymałości.



Przykładowe rodzaje stali narzędziowej, z której wykonane są nasze noże:

X36CrMo17

X50CrMoW9-1-1



Ponieważ chcemy aby gilotyny CNC RICO HGR były urządzeniami jak najbardziej uniwersalnymi, stosujemy konfigurację noży umożliwiającą zarówno cięcie stali czarnej jak i nierdzewnej.



W przypadku stępienia się noży a przed ich ostrzeniem, mamy możliwość ich obrócenia i wykorzystania pozostałych krawędzi tnących. W takim przypadku jeśli posiadamy nóż 2-krawędziowy, przed ostrzeniem możemy go obrócić jeden raz. Jeśli posiadamy nóż 4-krawędziowy, przed ostrzeniem możemy go obrócić 3 razy.



Każdy z noży można poddać procesowi ostrzenia o ile nie wykazują znacznych wyszczerbień lub ubytków na powierzchni.



Nożyce gilotynowe HGR

katalog PL

Prasy krawędziowe CNC PRCN

katalog PL

Krawędziarki CNC PRCB

katalog PL

Prasy krawędziowe

servo-elektryczne PRCE

katalog PL

Katalog ogólny pras i gilotyn hydraulicznych RICO

katalog PL







Gilotyny do blachy HGR - katalog

Prasy krawędziowe CNC - typ PRCN Krawędziarki CNC PRCB - katalog Prasy elektryczne RICO

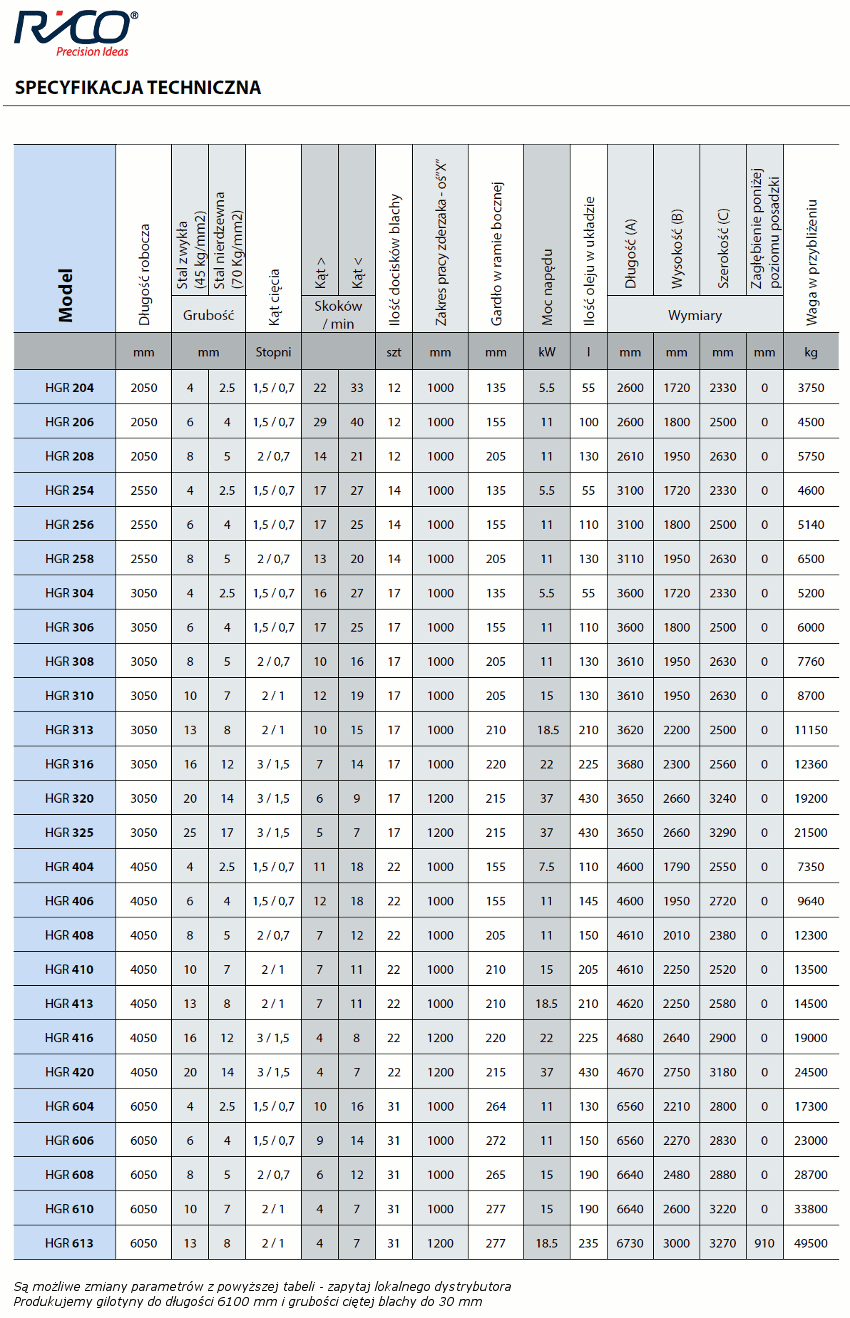

Nożyce gilotynowe RICO - dane techniczne :



Specyfikacja Techniczna - nożyce gilotynowe RICO Portugalia
